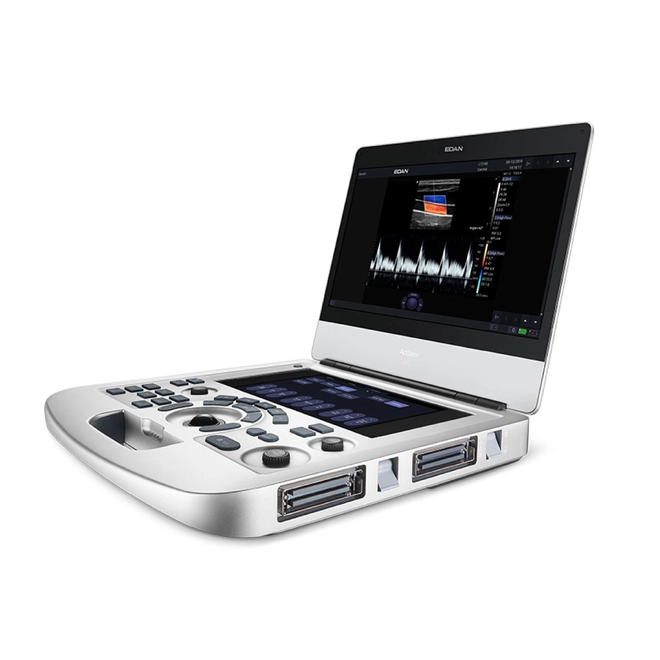

Aparelho de Ultrassom Portátil Acclarix AX3 EDAN

Ultrassom com Doppler Colorido de Alta Definição – Precisão, Versatilidade e Tecnologia

O Ultrassom com Doppler colorido de alta definição foi projetado para oferecer desempenho superior e confiabilidade diagnóstica em uma ampla gama de aplicações clínicas. Indicado para exames abdominais, ginecológicos, obstétricos, cardiológicos, vasculares, músculo esqueléticos, de pequenas partes, nervos e biópsias, o equipamento alia qualidade de imagem avançada, portabilidade e design ergonômico. Seu corpo transportável com rodízios e freios garante segurança e facilidade de movimentação entre setores hospitalares ou clínicas especializadas.

Recursos e Tecnologias do Acclarix AX3 (Modelo AX3 – Edan)

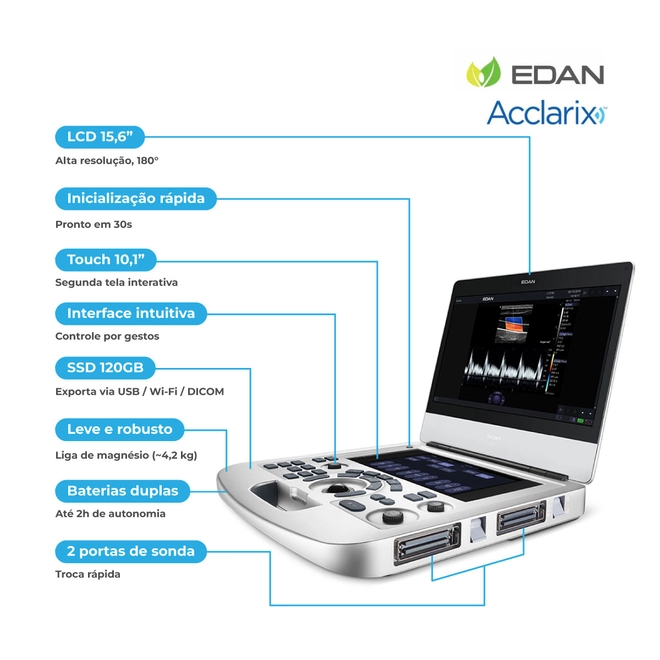

O Acclarix AX3 é um sistema de ultrassom compacto e portátil projetado para oferecer desempenho elevado em cuidados gerais e aplicações point-of-care. Seu design leve (aprox. 4,5 kg, sem bateria) utiliza corpo em liga de magnésio, proporcionando portabilidade real e resistência no uso clínico.

O equipamento utiliza arquitetura avançada com 64 canais físicos e até 1.105.920 canais digitais, além de tecnologias proprietárias da Edan para otimizar qualidade de imagem, incluindo:

• TAI – Tissue Adaptive Imaging
• eSRI – Adaptive Speckle Reduction Imaging
• Harmonic Imaging e Frequency Compounding
• Adaptive Spatial Compounding
• Digital Multi-beam Forming (8 feixes simultâneos)
• Trapezoid Imaging em transdutores lineares
• Adaptive Doppler Imaging e Spectrum Enhancement

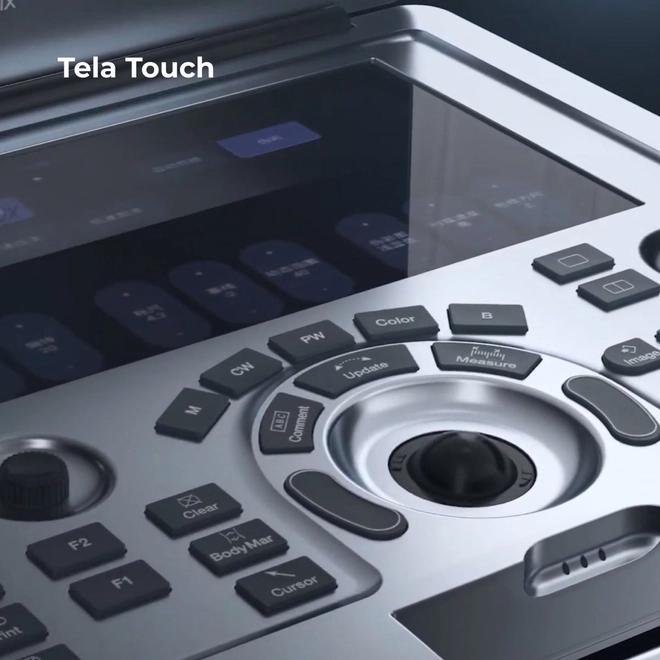

Conta ainda com sistema operacional Android, inicialização rápida (30 s) e monitor LED de 15.6” Full HD (1920x1080), além de tela touchscreen de 10,1” com controles interativos.

Modos de Imagem

O AX3 oferece modos abrangentes para aplicações gerais, incluindo:

• B-Mode
• M-Mode (convencional, linear anatômico e curvo anatômico)
• Color Doppler, PDI e DPDI
• PW Doppler e CW Doppler
• Panoramic Imaging (com rotação 360°)

Também possibilita combinações avançadas como Dual, Quad, Triplex e Dual Live.

Desempenho e Pacotes Automatizados

O AX3 integra diversas ferramentas de automação para agilizar a rotina clínica:

• Auto Doppler Trace
• Auto IMT (espessura íntima-média carotídea)
• Auto OB e Auto NT
• Auto Vessel Diam
• Auto EF (fração de ejeção)
• eVol.Flow — análise volumétrica de fluxo
• E-learning integrado

Suporta presets específicos para mais de 30 tipos de exames, incluindo abdômen, vascular, obstetrícia, cardiologia, musculoesquelético, nervos, pequenas partes, pediátrico e neonatal.

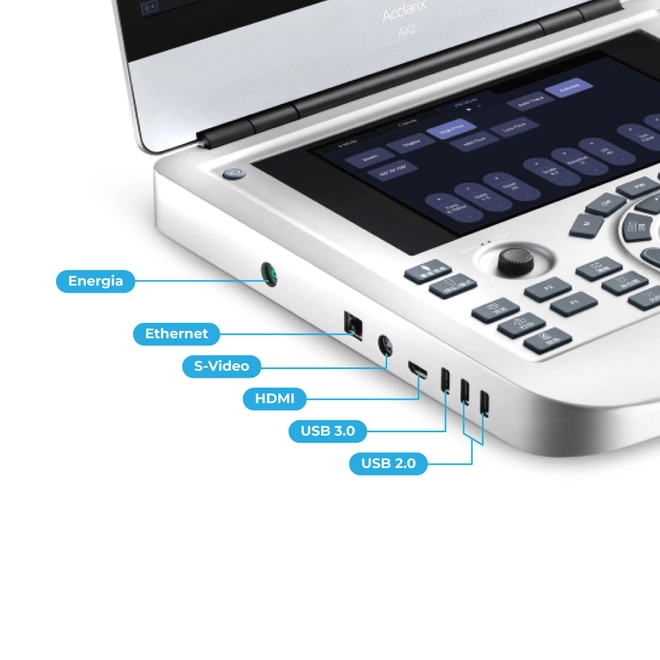

Portas, Conectividade e Armazenamento

• 2 portas ativas de transdutor (suporte a módulo MTC com até 4 conectados simultaneamente)
• HD interno SSD de 120GB, com opções de 512GB, 1TB ou 2TB
• USB 3.0 + 2x USB 2.0
• HDMI e Ethernet
• Wi-Fi (opcional)

Compatível com DICOM 3.0 completo, incluindo Storage, Worklist, Print, Query/Retrieve, MPPS e Structured Report.

Bateria e Operação

O AX3 suporta o uso de até 2 baterias removíveis (6.800 mAh cada), garantindo:

• Até 1,5 h de uso contínuo com 1 bateria
• Até 3 h com 2 baterias
• Até 18 h de standby em modo Deep Sleep

Transdutores Compatíveis

O modelo AX3 é compatível com a ampla linha de transdutores Edan, contemplando:

• Convexos (C5-2Q, C5-1Q, C6-2MQ, C5-2XQ*)
• Lineares (L12-5Q, L17-7HQ, L17-7SQ, L12-5HQ)
• Phased Array (P5-1Q, P7-3Q)
• Microconvexos (MC8-4Q, MC9-3TQ)
• Endocavitários (E8-4Q, E10-3BQ, E10-3HQ)

O sistema suporta guia de agulha, visualização de agulhas (Needle Visualization) e linhas de guia multiângulo.

Itens Opcionais

• Transdutores adicionais
• Guias de biópsia
• Baterias extras
• Carros MT-808 ou MT-818
• MTC module
• ECG module
• Unidade DVD externa
• WIFI module

Benefícios:

• Processamento avançado de imagem com tecnologias proprietárias da Edan
• Portabilidade real com corpo em liga de magnésio e bateria removível
• Dual transdutor ativo e touchscreen de 10.1’’ para operação rápida
• Compatibilidade total com DICOM e fluxos clínicos hospitalares
• Pacotes automáticos (Auto OB, Auto IMT, Auto EF, Auto Doppler)
